汽车行业PLM解决方案

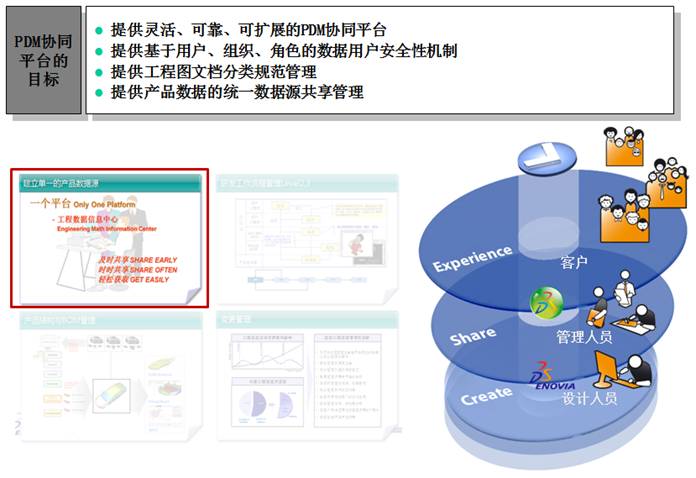

目标一：建立PDM协同平台，实现图文档数据统一管理

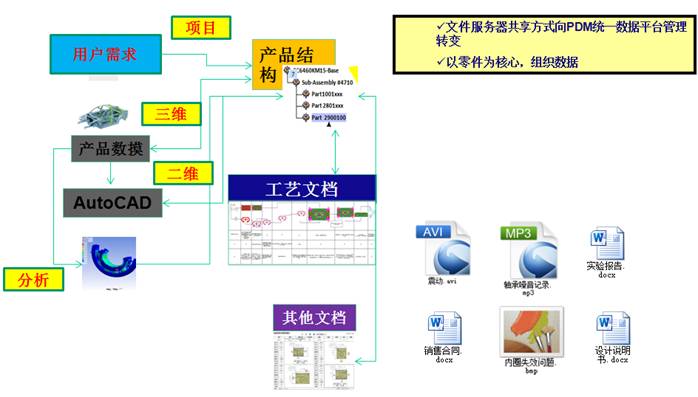

数据管理变革

工作区域划分进行数据分类管理

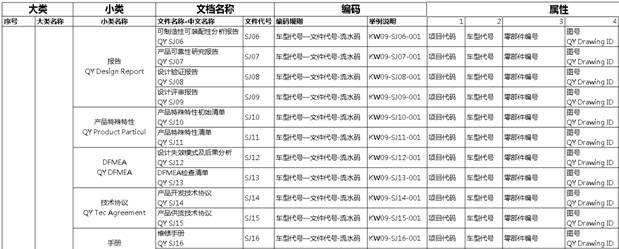

文档标准化

数据管控变革

• 零件查询、重用
• 限制零件数量、规范申请流程

零件名称管理

• 零件、数模中英文名称的整理、规范
• 标准化部门负责新的中英文名称的审核
• IT系统管理员接收到维护申请后，在系统中对中英文名称进行维护
• 零件、数模中英文名称和组号分组号关联
• 系统使用者不能随意命名零件、数模

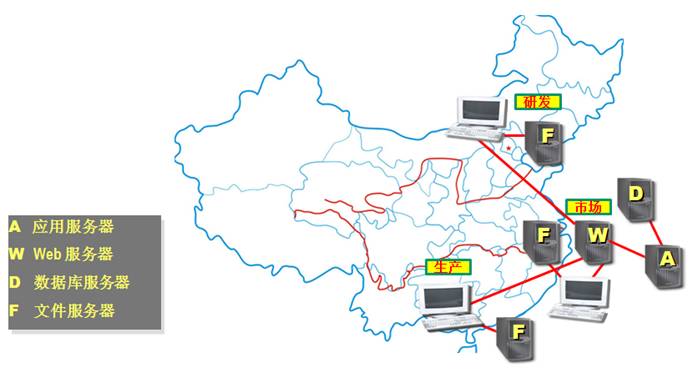

异地协同设计

• 多个站点使用公用的ENOVIA应用服务器、Oracle数据库服务器、Web服务器和可视化浏览服务器；其中Web服务器可和ENOVIA应用服务器共存；
• 每个站点配置一台文件协同服务器，经过分布式的配置，使实际用户的物理文件就近存储；
• 动态数据同步触发和定时同步机制

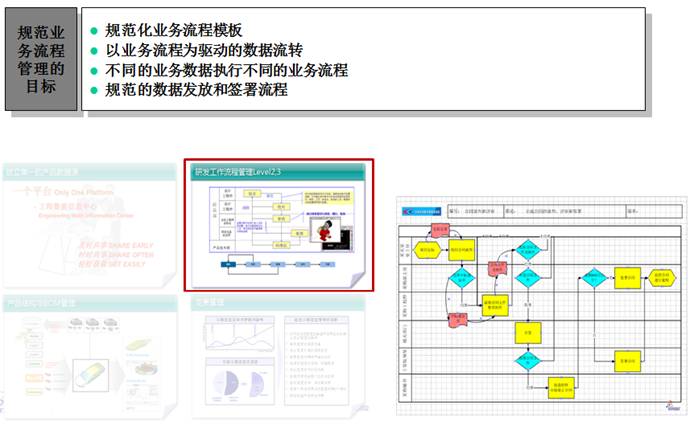

目标二：实现规范的业务流程管理

业务流程重整和变革

• 各项业务流程，确保数据的有效性

1. 零件、数模和文档定义不同的生命周期状态
2. 生命周期状态的提升，须满足流程审核的要求

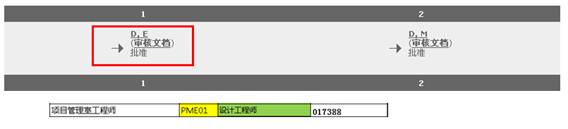

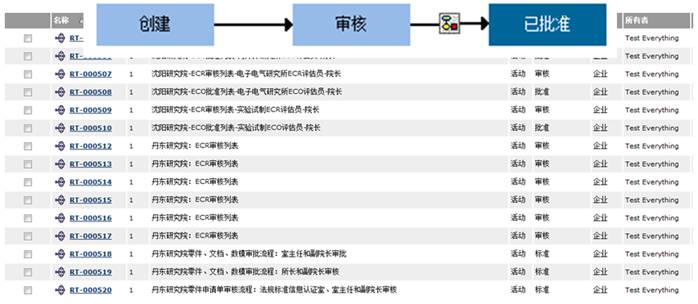

以文档的状态为例，从审核到已批准，须通过审核流程来提升

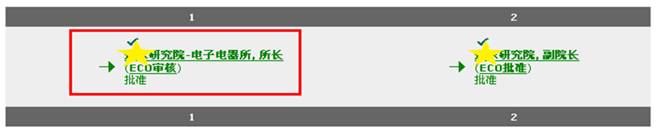

业务流程重整和变革：流程自动分配

• 根据用户账号分配表中的组织架构进行人员的级别设置

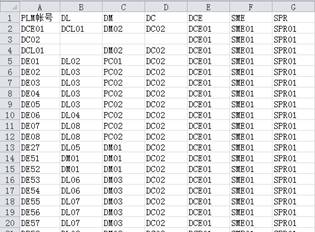

• 根据登陆PLM账号对此账号的DL，DM,DC,DCE,SME,SPR进行设置，保存生成的表格

1. DL为室主任级别
2. DM为所长级别
3. DC为副院长级别
4. DCE、SME、SPR为固定人员

目标三：实现以产品结构和BOM为主的产品开发模式

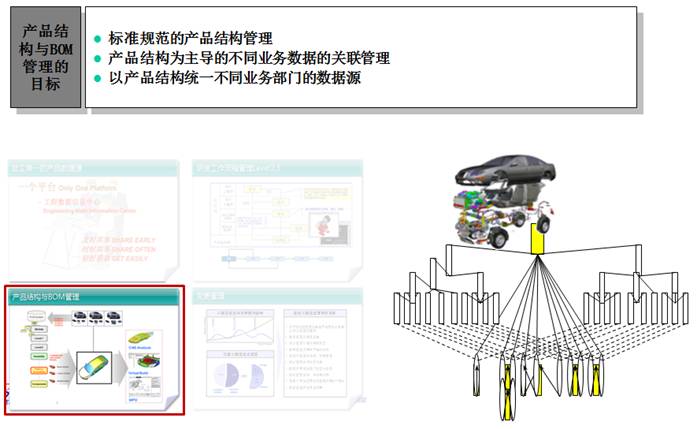

产品结构是组织与管理数据的核心

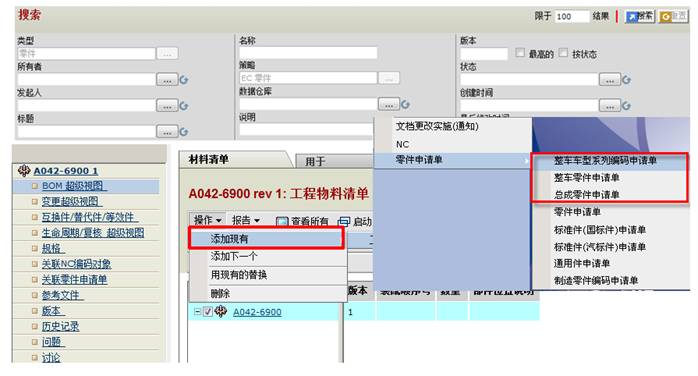

EBOM构建和编辑

零件和数模关系维护和同步

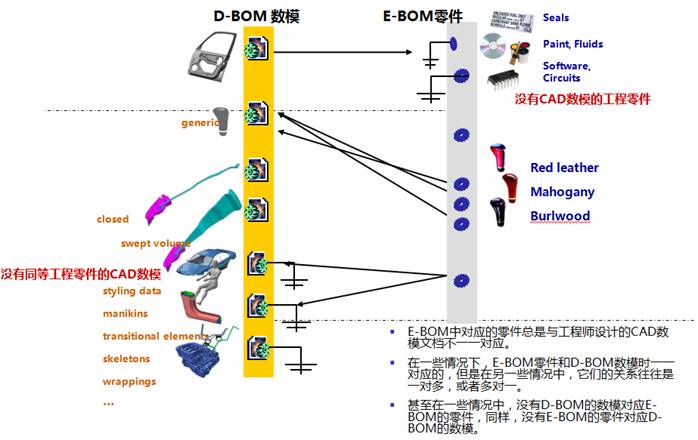

• EBOM和DBOM同步

1.CATIA数模和零件关联关系，系统可自动维护

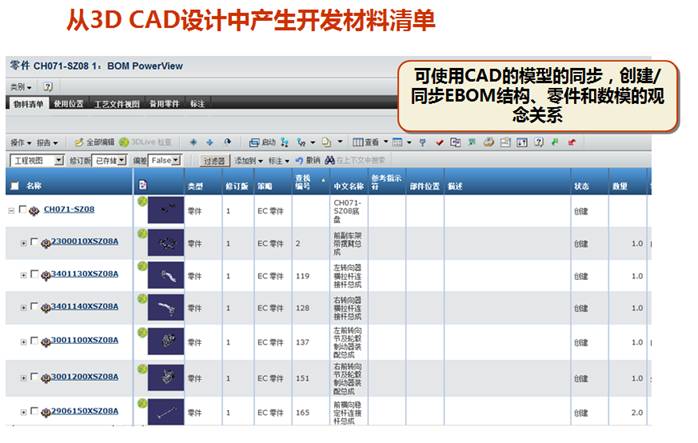

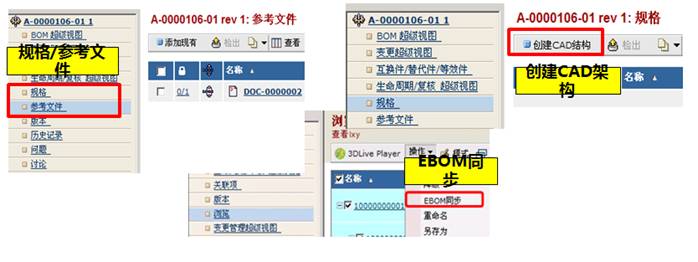

EBOM同步：基于数模3D结构，生成EBOM，同时自动维护零件和数模的关联关系

创建CAD架构：基于EBOM，借用或生成空白数模，同时自动维护零件和数模的关联关系

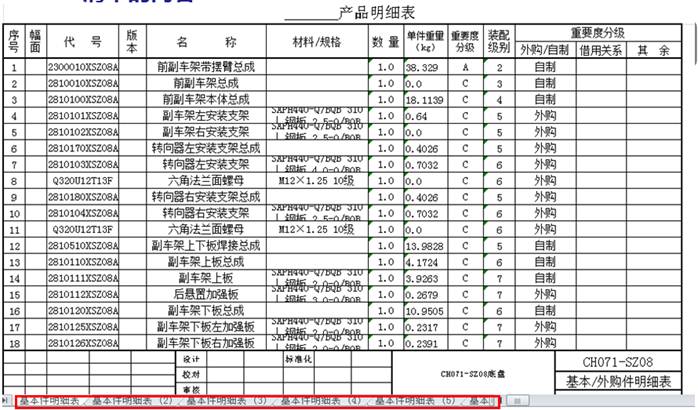

2.AutoCAD:通过明细表，维护零件和数模的关联关系

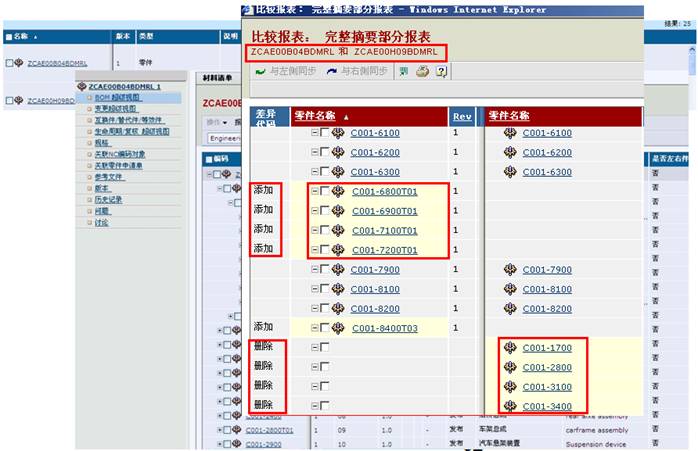

BOM管理：E-BOM和D-BOM相对独立的进行管理

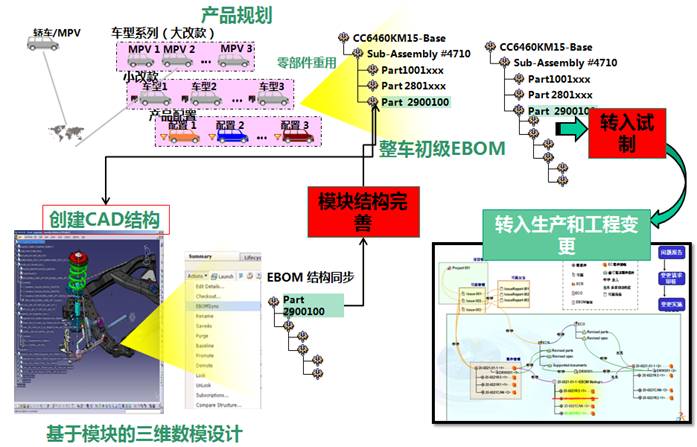

Top-Down的产品设计方法

数据管控变革

• PLM项目实现

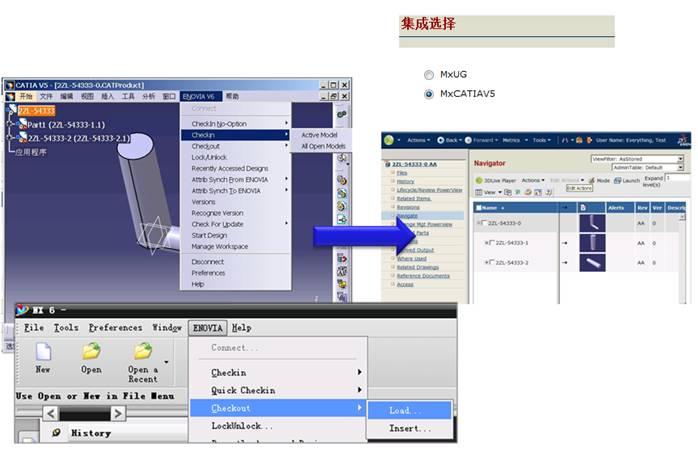

1. 3D CAD集成

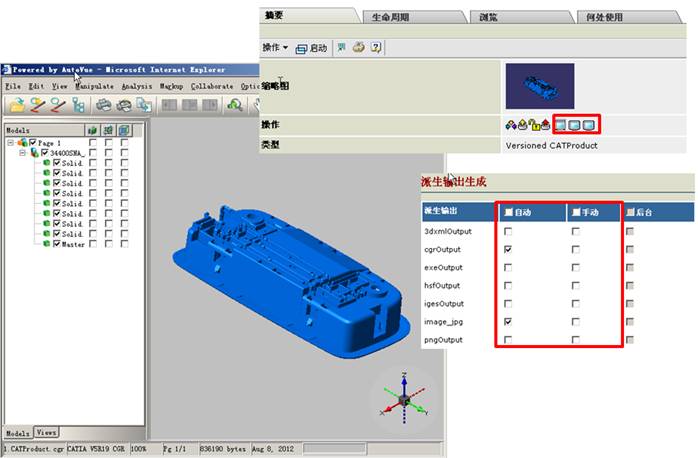

2. 可视化管理

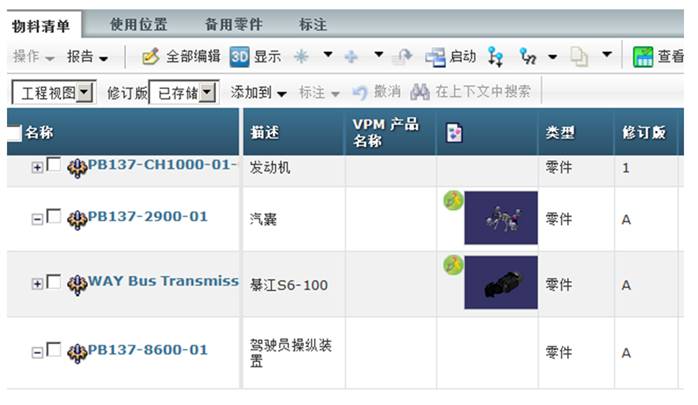

工程師不使用3D CAD工具的情況下建立或修改材料清单的內容

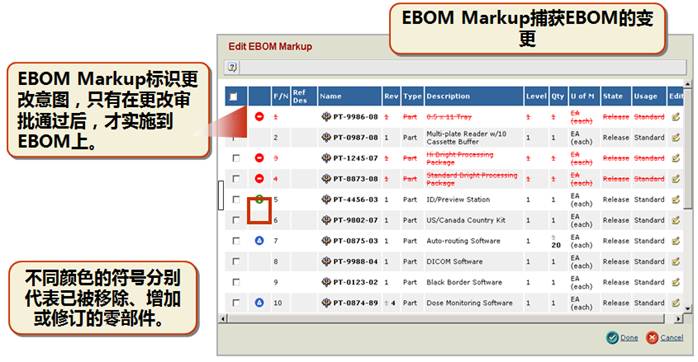

EBOM更改

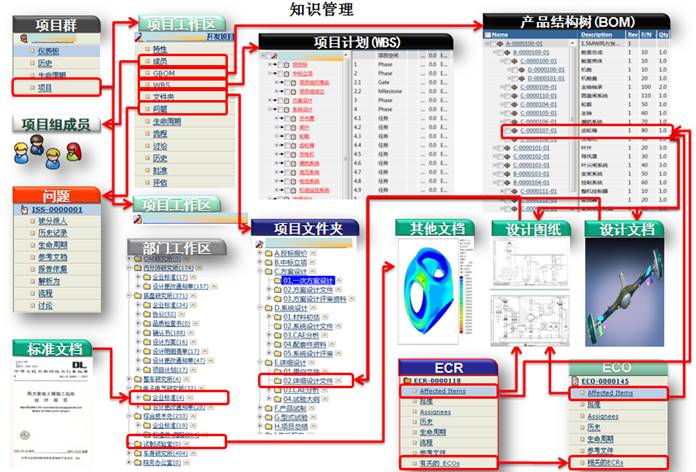

企业知识库

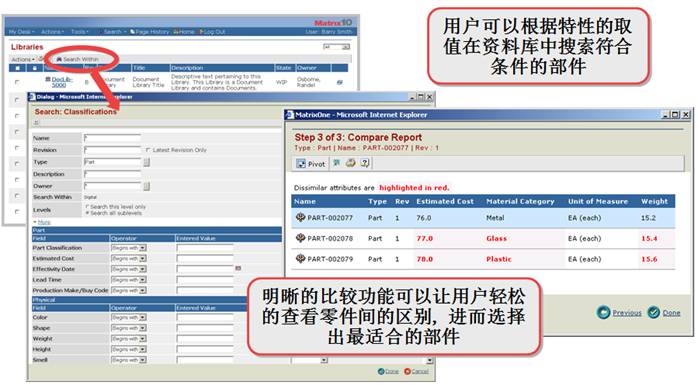

如果设计者为了选择用于设计的较合适的零件,能方便的使用标准特性来对目录中的众多零件做比较;这种情况下找到用于设计的优选零件的可能性是否可以得到提高?

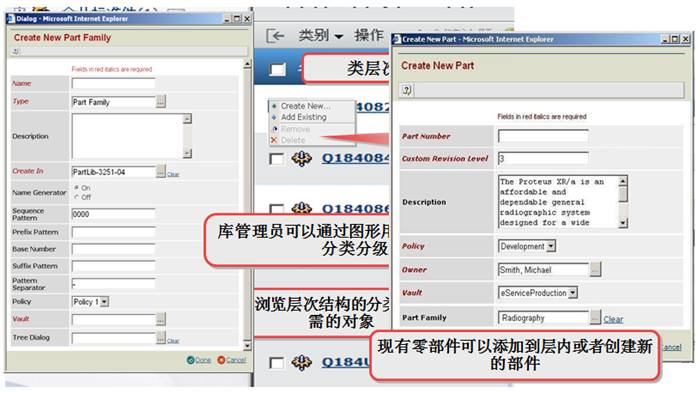

灵活、动态的分类形式
如果员工可以使用一个为您的团队按照产品和要求定制的分类系统来搜索产品内容，那么产品开发会有效吗？

数据管控变革

• 构建面向产品结构的EBOM体系

目标四：企业级的工程变更管理提升产品品质

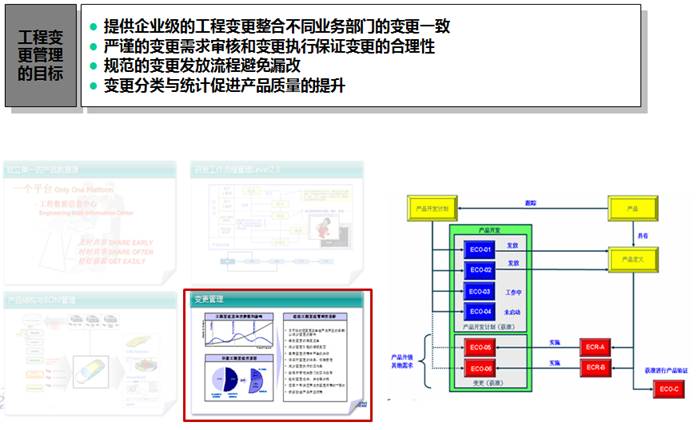

企业级别的工程变更管理概述

• 工程变更

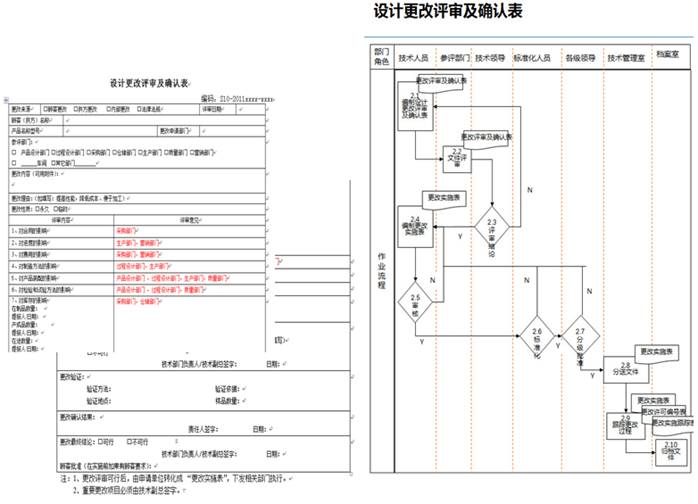

通常企业通过设计更改评审及确认表实施

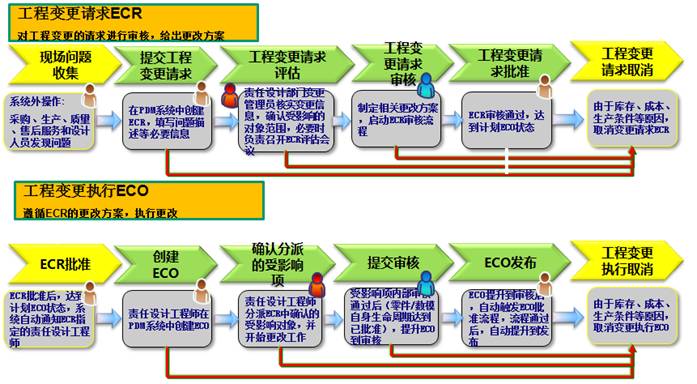

• 工程变更ECR/ECO

1.PDM的实施，将规范ECR/ECO作业流程

工程变更ECR/ECO规范

配置管理

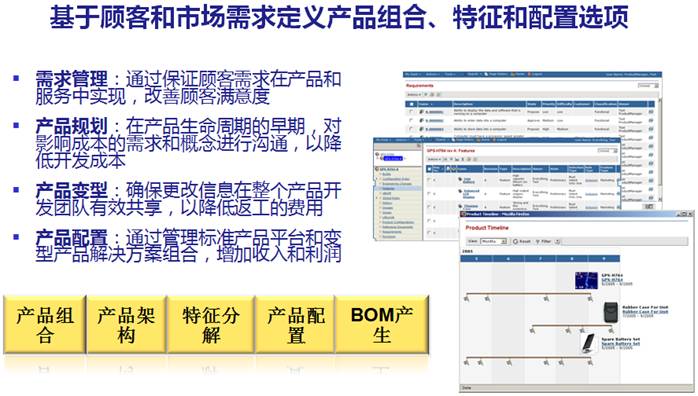

基于顾客和市场需求定义产品组合、特征和配置选项

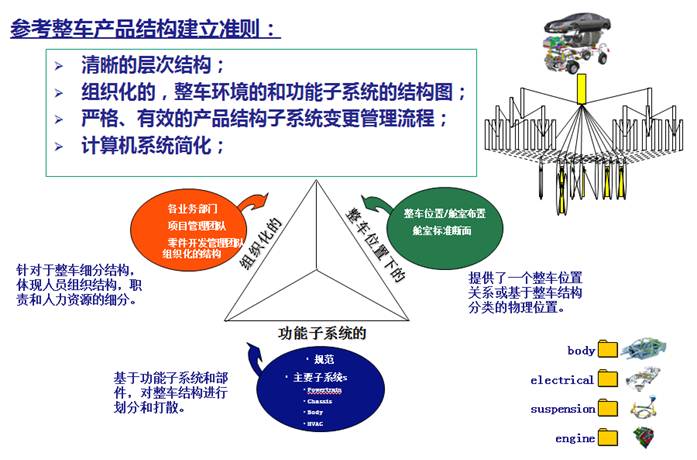

整车标准的产品结构

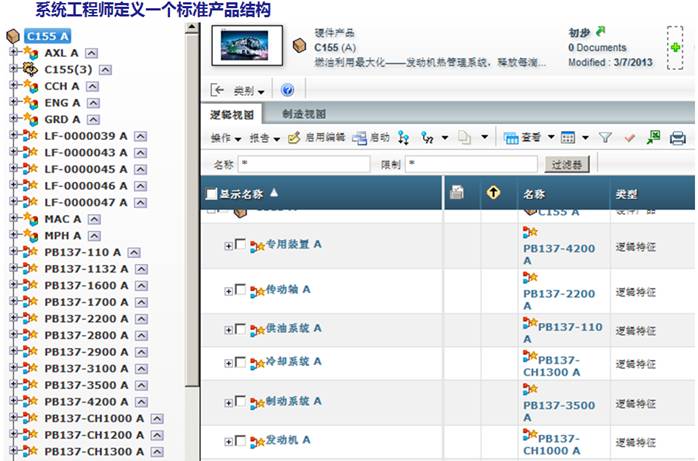

标准产品结构定义

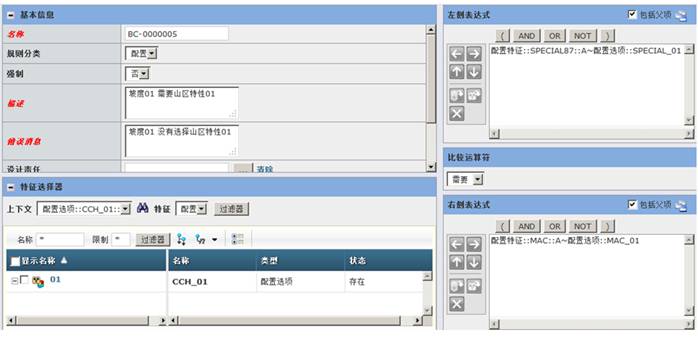

图示化配置规则定义界面

配置管理

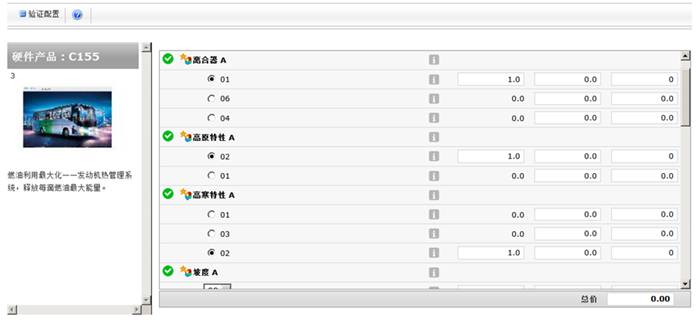

• 产品配置过程

生成BOM

目标五：系统集成

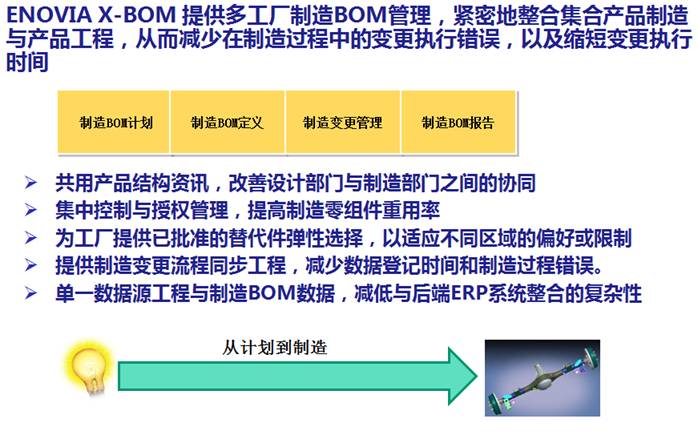

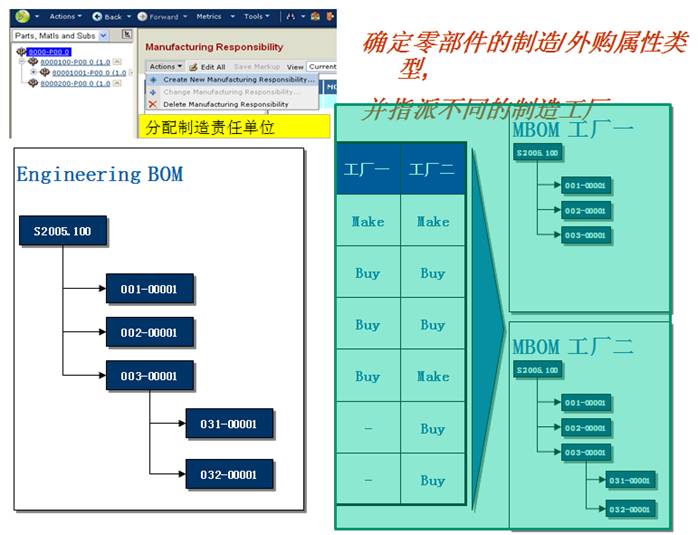

EBOM到MBOM的转化

MBOM重构

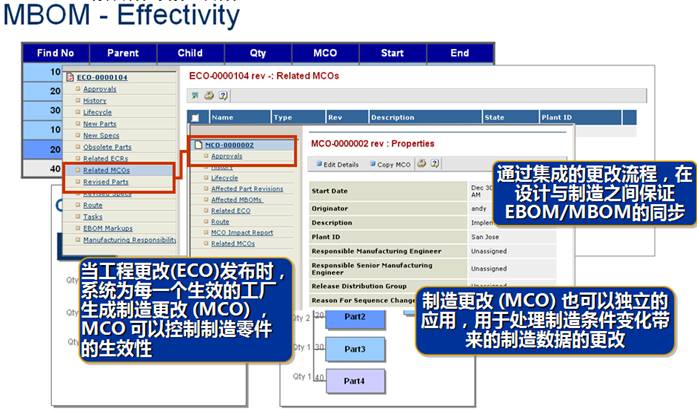

MBOM更改/MCO和ECO的同步
MCO的执行既可以由ECO自动触发，也可以独立执行，并确定制造更改的生效日期与截止日期

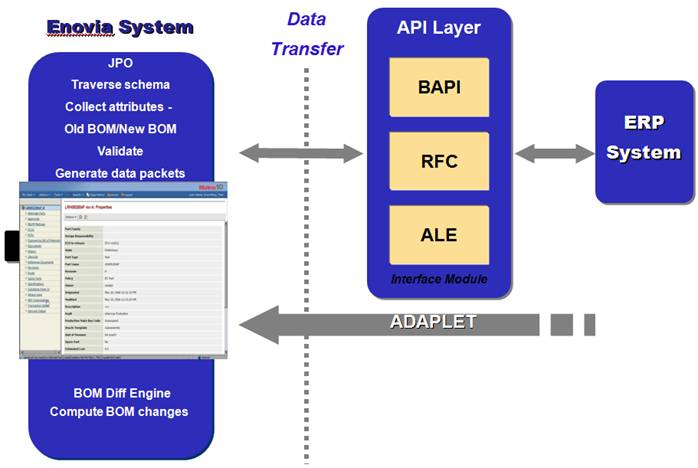

ERP系统集成
