一、 序言
众所周知,手机行业的发展已经进入成熟期,发展面临创新瓶颈,手机行业或将重复PC的命运,暴利逐渐缩水,面对山寨机等百花齐放的局面,具备成本优势、渠道优势、供应链管理优势的厂商才能掌握市场。至于怎样缩短自身产品的研发周期,降低产品成本,已经成为一个刻不容缓的问题。

二、 公司概况
该公司成立于2006年,主要承担手机研发生产任务, 其中包括:入门手机,功能手机和设备。拥有产品开发管理,电气设计,结构设计,构建管理,操作,新技术开发和市场维护的能力。
研发团队拥有产品设计经验及知识。
为贯彻设计思想,并于成立初期导入达索系统 CATIA 解决方案,并成功把设计经验及方法整合到设计流程中。

三、 手机结构设计解决方案
导入成熟的Core & Cavity 手机结构设计方法;此设计方式通过对基础特征模型与布尔运算的综合运用,有效地捕捉设计意图,大幅提高设计效率,缩短后期设计修改周期,并直接为加工制造模具提供模腔数据。

设计方法基本思路
分别定义Core & Cavity Body,利用模具设计的思路反向设计产品结构,期间再加入特定产品设计技巧,后通过对布尔运算的综合运用,完成整个产品模型的设计。当进行下游的模具设计时,不再需要重新设计模具结构,可以直接在产品模型上获取。
优点:
1. 提高模型更新效率;
2. 通过组合的方法完成复杂模型设计;
3. 提高模型可视化;
4. 模型更加稳定;
5. 拔模倒角更加容易使用;
6. 使模型的后续分析更加简单。

四、 客户定制开发及慧舟软件价值体现
为进一步提高设计效率,整合部门设计规范,重用设计经验,于2011年起,由客户发起,慧舟软件协助的方式针对性地对其手机设计流程进行优化,并进行的二次开发。
主要内容包括标准化零件库及常用特征件的自动化设计。具体内容涉及Boss柱自动化设计,Hook结构自动化设计,Demo Sheet自动化设计,热熔柱自动化设计,SIM Lid 自动化设计等

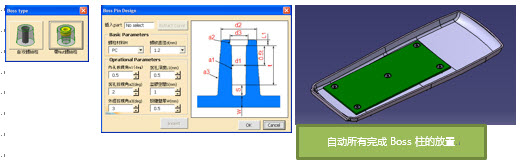

案例介绍1:Boss柱设计
问题描述:十分常用的装配结构,但因其自身结构相对简单而造成设计疏忽,容易导致产品螺丝滑牙,Boss开裂等问题。
二次开发目标:标准化Boss柱设计流程和3D模型;
通过两个基本参数驱动其他参数,避免查表与计算;
多个Boss柱同时插入;
设计参数范围约束和建立关系。
二次开发成果:
标准化的Boss柱开发,缩短了80%的Boss设计时间,并避免人为的设计错误,提高设计效率。

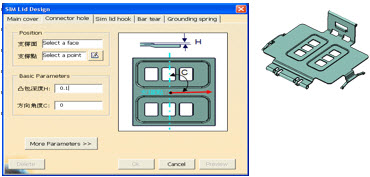

案例介绍2:SIM Lid 自动化设计
问题描述: SIM Lid 设计时间较长,并存在摆放位置,外形轮廓,关键尺寸,接触良好,开合手感等共同特点,故为缩短设计时间,增效进行二次开发。
二次开发目标:标准化SIM Lid设计流程和3D模型;
模块化可变结构特征,实现快速建立不同类型3D模型;
设计参数范围约束。
二次开发成果:
标准化的SIM Lid开发,提高80%的设计效率,基本避免人为的设计错误发生。



五、 总结

通过对达索系统解决方案的理解及多年积累的行业经验,慧舟软件有能力为您打造的手机设计流程。令您的产品更具竞争力,获取更多的市场份额。
