Q-Checker概述
随着企业信息化建设深入，逐步呈现出数字化企业发展趋势。而其中作为很基本构成的Catia数模无疑成为企业产品开发制造的依据；Catia数模的质量代表着加工的质量，制造的质量，乃至所生产的产品质量！为此，确认Catia数模为阶段性有效数模或能够被上下游设计流程中“畅通”使用之前提——加强Catia数模质量控制！
Q-Checker是德国TECHNIA GmbH公司基于Catia开发的一款数据质量控制软件。有关TECHNIA GmbH公司概况及其它产品可参考其官方网站： www.technia.com

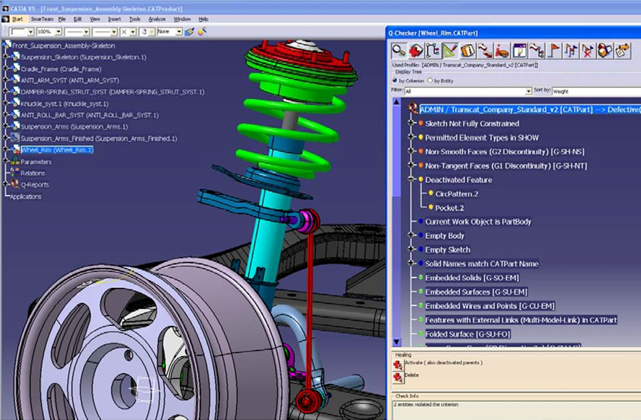

Q-Checker应用界面
Q-Checker应用于每一个Catia用户。通过应用Q-Checker，使得数模在成为一个有效或者能够被他人重用之前，确认并加强数模质量。应用Q-Checker按照预定义检查项目检测数模中的缺陷和失误，确认企业内上下游部门发放数模之前或OEM与企业间数模传递/转换之前，进行单个数模检查或者多数模批处理检查，保证企业内上下游部门&企业间的设计流程中的数模达到相同标准；不会允许数模在未获得制定标准的情况下，延续到下游设计流程中，避免因数模返工而影响设计流程和设计周期！
Q-Checker应用功能
Catia数模的持续变化贯穿于它的生命周期，不同的阶段有着不同部分的处理和更新，诸如草绘，设计更改，版本发布等。整个数据质量管理的目的是为了在完整的数据处理过程中监控和调节来提升Catia数模的质量。确保尽快尽可能的避免顽固性错误造成的进程的延迟，错误的检查和调正，赢得对整个设计流程和设计周期的及时掌控！。
Q-Checker依照近期的数据质量指导方针，来进行Catia数模质量检查。具体来说，Q-CHECKER的应用主要有以下三种模式：
- 在CATIA中，交互检查单一的数模
- 在批处理模式中，检查多个数模
- 直接检查CATIA里的数模
在Q-Checker项目具体实施中，可针对企业、OEM供应商、流程、项目，乃至整个产品和组件进行预定义检查项目。Q-Checker for Catia V5版本主要对Catia数模进行企业标准规范（Norms and Standards）、设计方法（Methodology）和几何结构（Geometry）三个方面的检查。以Q-Checker for CatiaV5为例，Q-Checker具体应用主要功能如下：
结构检查
Q-CHECKER的结构检查被设定为检验具有结构性的CATIA模型。这种模型在非几何性属性比如命名方式，合理与不合理的几何属性等方面接受检测。这样对很多标准而言，一旦被干扰而自动调正的功能成为可能。
检查
检查能让用户依照公司的规则来对模型的可靠性进行检查。依靠被应用的检查文件，用户可以对本公司的模型或供应商提供的模型在内部规则方面的可靠性进行检查，或者用客户的规则来检查要提供出去模型的可靠性。
外形检查
所谓的外形检查就是对多种不同的检查的定义。通过外形检查，可以为不同的目的（如检查特殊产品、检查从供应商处得到的Catia数模或者将向某个OEM商家传送的Catia数模）预定义不同的系列检查。不像过去那样需要为新的检查工作进行定义，所有这些个别检查操作只需要在新的起始窗口中（当检查单模型）或者在批处理窗口（当检查多模型）选择应用的预定义好外形检查。
外形检查分为两种不同的类型：
标准外形——集中描述的外形检查不能够被个别的用户所更改；
用户外形——特殊的外形检查是由个别的用户定义的并且只服务于个别用户。
几何检查
利用几何检查，用户可以通过运用标准，进行模型分析用以检查几何数据的质量，特别是VDA Recommendation 4955第二版。Q-checker与VDA 4955/2Recommendation一致被认为是从1.3.2版开始支持catia v4的。与这些标准一致是企业之间Catia数模交换顺利进行的前提。另外一些标准，如：SASIG，JAMA，ODETTE或PDQ都早已经进行了集成，或用户可以通过命令轻易的进行集成。
在细节上，Q-CHECKER提供了几何标准来检查如下的几何性元素：曲面、实体、表面。元素能依照特征来被检查，例如：小元素、相同元素、连贯性、波状分布、多项式级数。
调正功能
对于很多标准来说，从原理上讲自动错误纠正的调正功能应该是可用的。错误应该在分析窗口中的交互模式下用鼠标点选就可以纠正，在单个检查或者批处理检查后立即自动更正。每种包含有调正操作的标准都会指出包含有什么样的调正操作。在这个标准描述手册中，用户会发现相关的说明。在分析窗口中执行检查也同时为错误信息制定了需要什么样的调正动作。
检查报告
Q-checker会为每次检查提供编译后的报告。默认的报告保存在主目录下（管理员可以定义修改为别的路径）。
检查标记
当从供应商那里得到一个模型时，用户不能确认是否遵守了质量标准，因此，有必要每一次都检查引入的模型。Q-Checker能修补不满意的情况，提供了两个选项——一个为创建检查标记，另一个为合法性，例如检查模型存在的检查标记和它的合法性。
预处理
预处理标准允许处理转化或者可能要的设置，例如，为了使模型能够适应公司的特殊模型标准。预处理操作并非检查。
组
所有的标准能被指派给一个处理组。使用处理组的目的是创建一个任何规范都可被检查的顺序。检查操作（包含可能的复原）按照组号码的顺序依次被各个组处理。较高编号的处理组在较低编号的处理组完全被执行之后才能被获得执行。合理的检查顺序可以节省时间。重大的认证也将在开始被检查。这样可以保证有缺陷的元素被发现时停止检查过程的继续运行。基于这个理由，这种方法不建议给某些过程非常关键的处理组。调正会引起模型上的实质变化，所以标准在一开始时就被检查并且调正。
中断条件
万一某一标准引发了模型不能够被解算出来的致命性错误时。那么这样对模型品质相当关键的标准可以被设计成中断标准。如果在检查程序运行的过程中，某一标准发现被干扰时，那么检查程序会被立即中止或者等到一个独立的处理组完全完成后。因此标准就不再检查剩余那些未被检查的部分，所以时间得以节省。
错误分析
在检查的结果中被Q-CHECKER工具发现的有缺陷的元素，能在错误的细节上得到分析。除了被用于错误分析的工具，还有错误列表的标注信息。错误列表被分选成针对标准的或针对于元素的（某一标准被哪一元素干扰或者某一元素干扰了哪个标准）。标注信息（点、线、数值等）帮助用户找到模型中错误的元素并对其进行分析。对于这些并发的加工过的帮助信息会被结合到模型中。
被系统管理员重新定义过的彩色标记，根据错误的比重被分别显示，作为模型质量的标准。彩色标记（比如，黄色显示错误而深红代表K.O.-标准）使模型中存在的错误数量和程度一目了然。此外，Q-CHECKER提供了通过选择错误列表中的元素使之显示于屏幕上的工具-这一元素将呈高亮显示在CATIA模型中，并通过一定的比例来与CATIA的显示窗口相配合。
