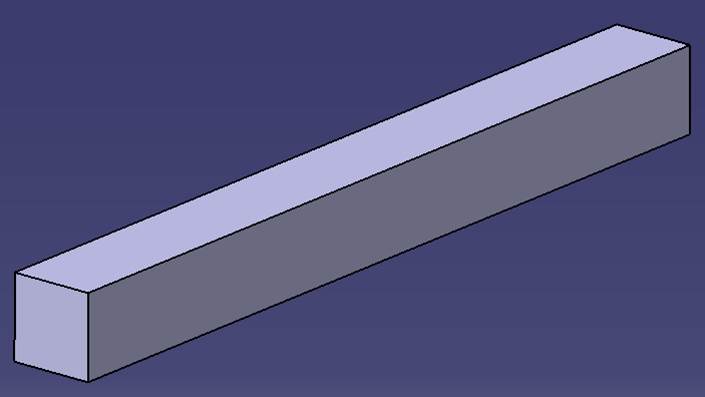

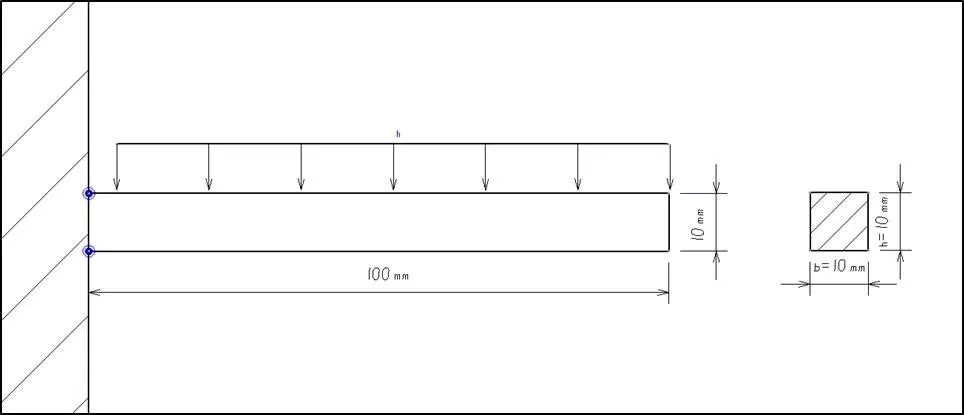

建立如下图所示的钢制悬臂梁(截面为10mm×10mm的矩形,长度为100mm),受均布载荷
(假设:钢的杨氏模量为200000MPa)
试求出该悬臂梁的很大应力和较大挠度.
该例题对应的解析解由材料力学的知识算出.
用CATIA中的创成式零件分析模块求该问题的解，操作步骤如下:
1.建立3D模型
2.引入材料
3.进入创成式零件分析模块
4.分网格
5.施加境界条件

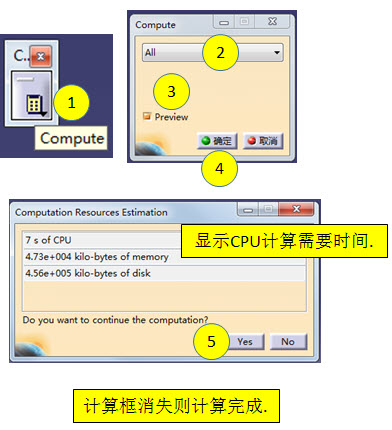

6.计算
7.后处理
1
2

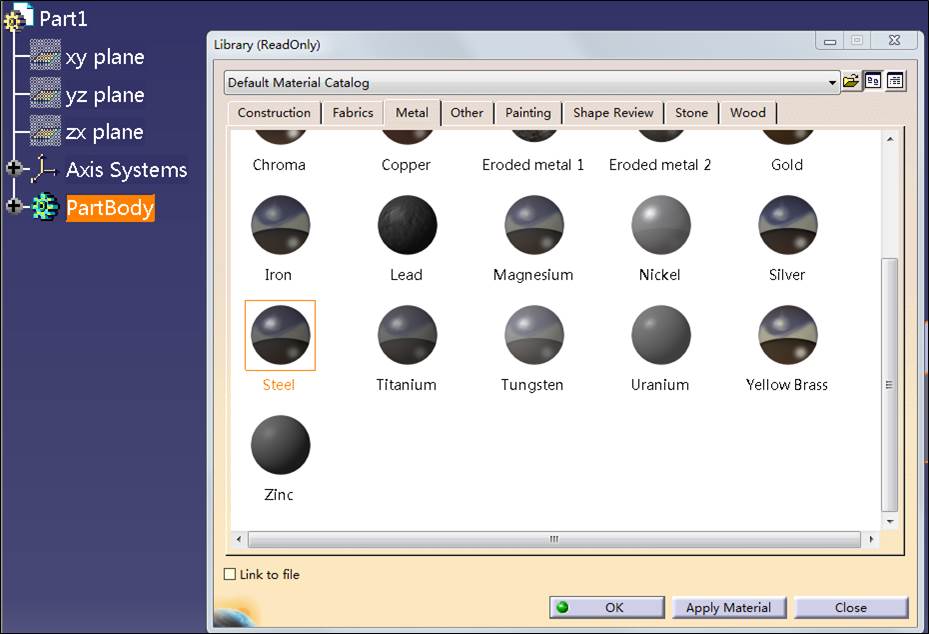

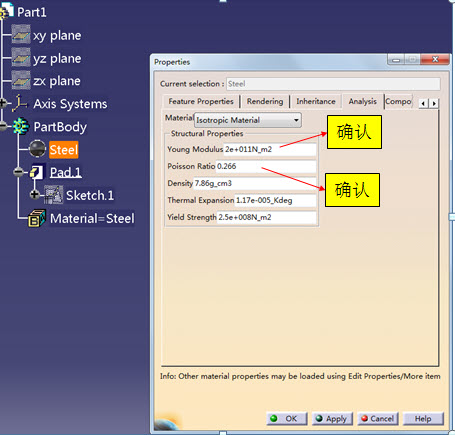

在Partbody高亮状态下选择材料按钮
为实体添加钢铁材料
如右图所示
双击Steel检查钢铁的数据是否输入
或者输入有误
(如果要输入别的材料库中没有的材料,
只需把材料的名称和物性参数改变即可)
3

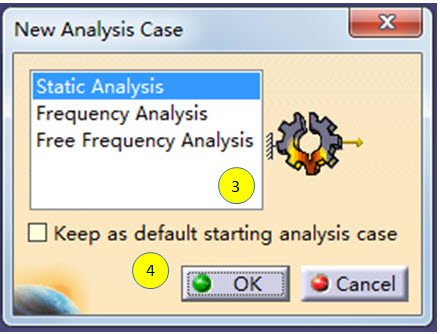

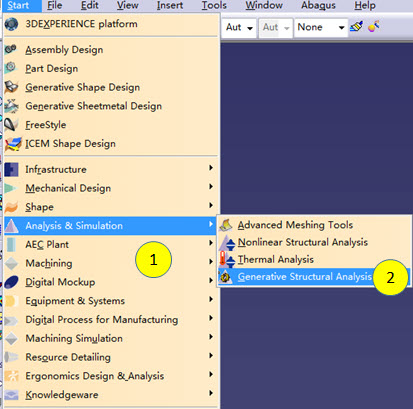

如右图进入解析模块
选择结构分析点击ok
4

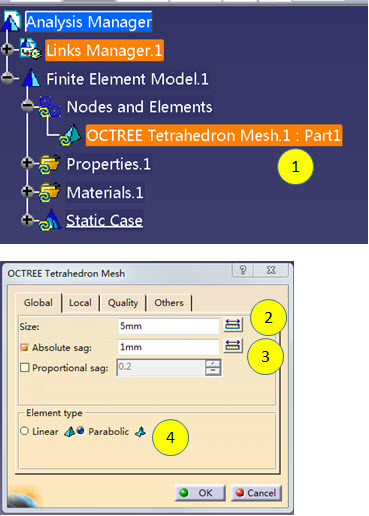

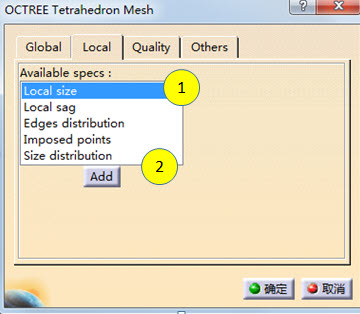

双击高亮处,在弹出的对话框中修改网格的尺寸
和绝 对垂度
(对于复杂形状来说越小越贴近实际模型边界)
5

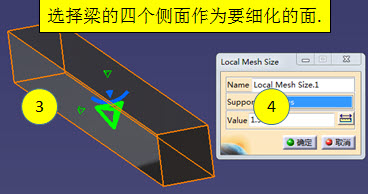

对于关注处的网格我们需要进一步细化
来满足解析精度

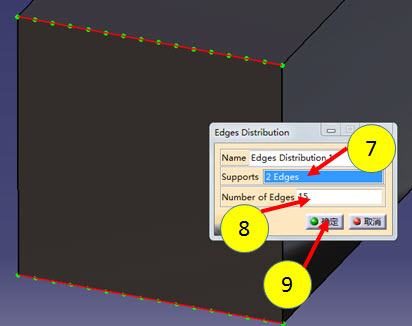

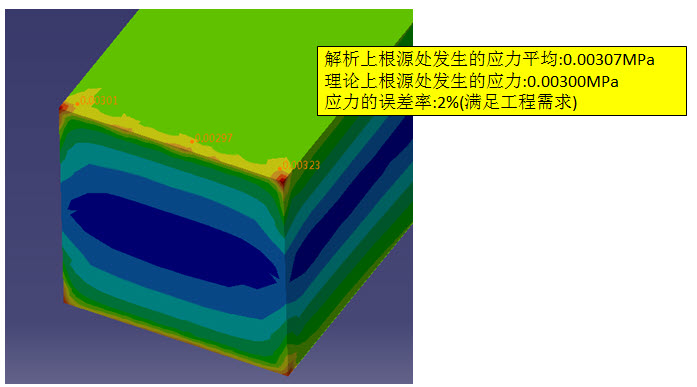

在悬臂梁的根部有较大应力发生,
所以在根部的网格要细化,以满足变形要求
6

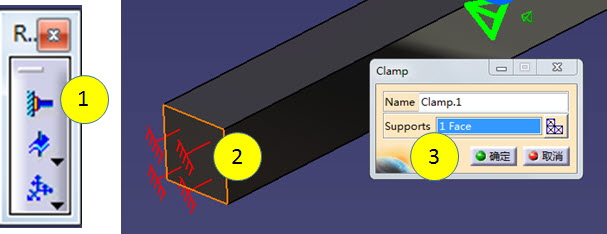

右侧工具条中第1个按钮可以使选择对象在空间
无法运动,符合本次悬臂梁的一端的特征
故本次选择第1个约束形式约束悬臂梁的一端
(其它按钮以后陆续展开)
7

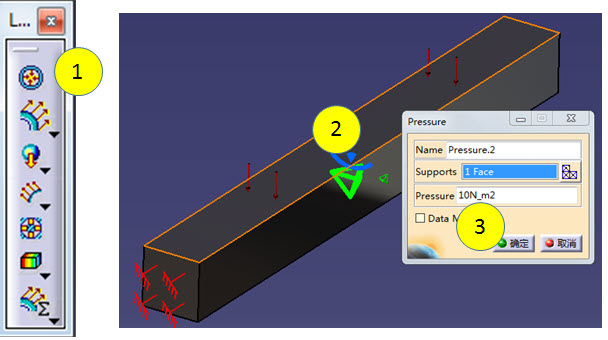

右侧工具条中第1个按钮是为对象施加压强.
(其它按钮以后陆续展开)
8

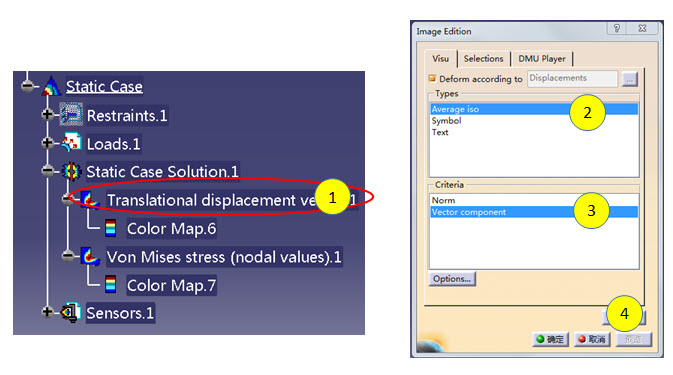

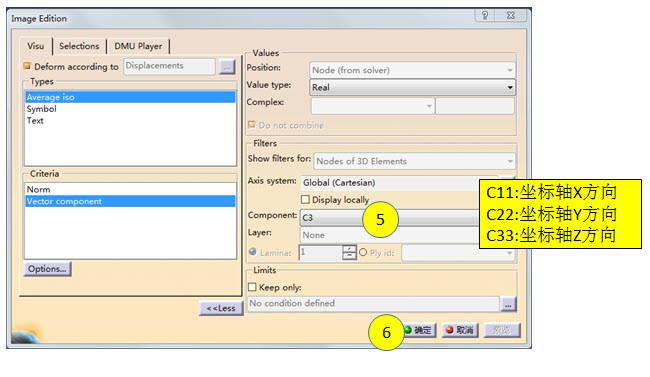

9

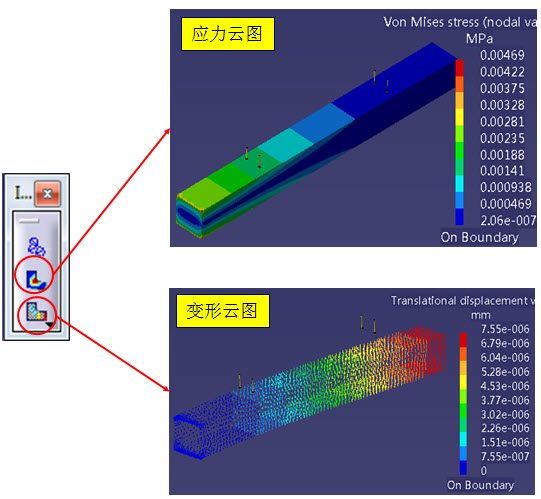

10

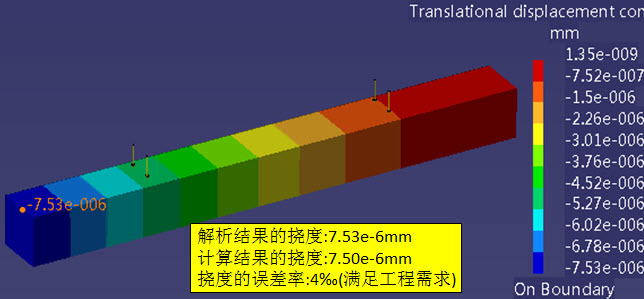

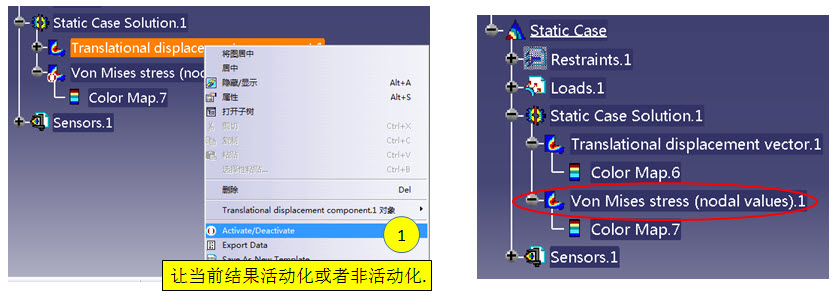

结构树的变化
11
