鉴于有限元单元划分网格大小的不均匀性,小网格尺寸决定了小稳定时间增量步的大小,ABAQUS提供了几个能够加快计算速度的选项。
求解不正常时及早中断
避免不必要的小单元
软化材料(不建议使用)
使用线性减缩积分单元(推荐)
删除引起增量步减小的单元
增载荷,减小载荷作用时间
质量放大
SUBCYCLING(比较适合单元大小有突变的情形)
-
其中SUBCYCLING关键字能够把模型中的一部分单元单独划分成一个区域
-
区域外单元使用较大的稳定时间增量步
-
区域内单元使用原来的小稳定时间增量步
-
大约能够提高计算性能约20%左右
-
性能的提升取决于被划分到SUBCYCLING内的单元的数量

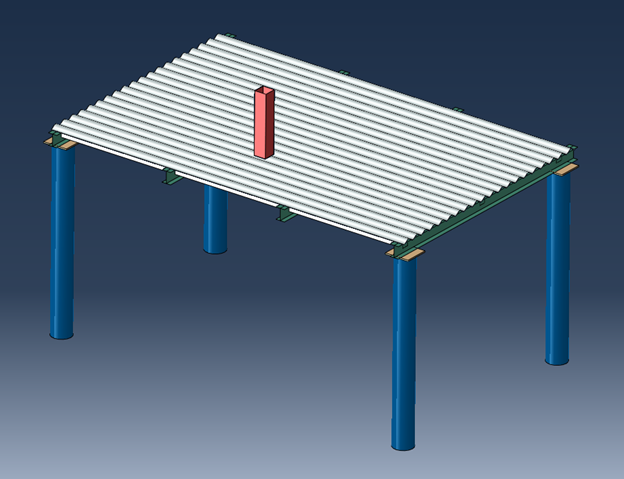

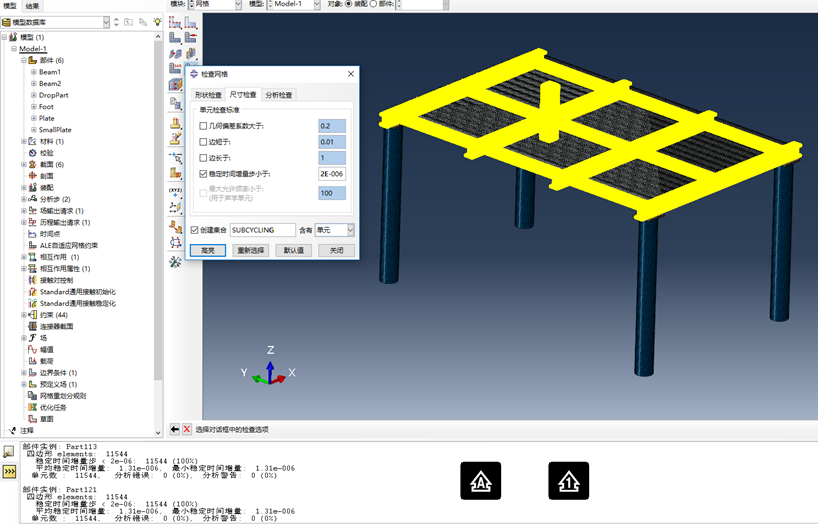

划分好网格后,使用ABAQUS网格检查工具,提取出稳定时间增量步小于2E-6的单元区域,并创建Element Set,名为SUBCYCLING。另,如下图所示,整体的小时间增量步为1.31E-6.将来计算时,黄色区域内将按照1.31E-6步进,而其余区域按2E-6步进。

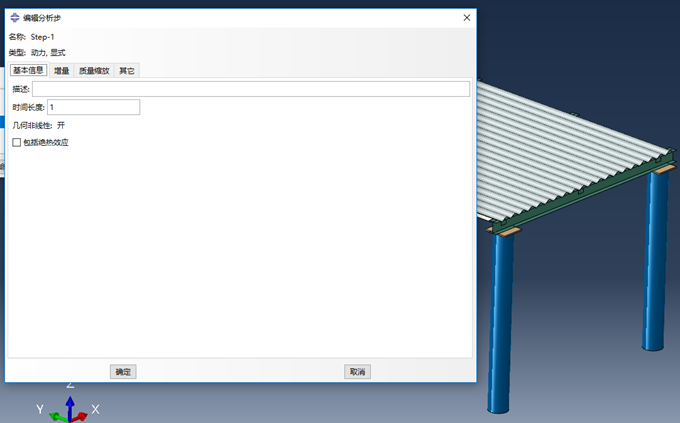

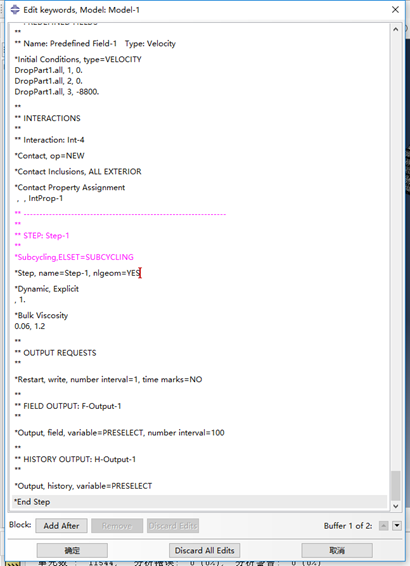

启动关键字编辑器,在需要使用SUBCYCLING的分析步前方,加入SUBCYCLING关键字并设置相关Element Set。

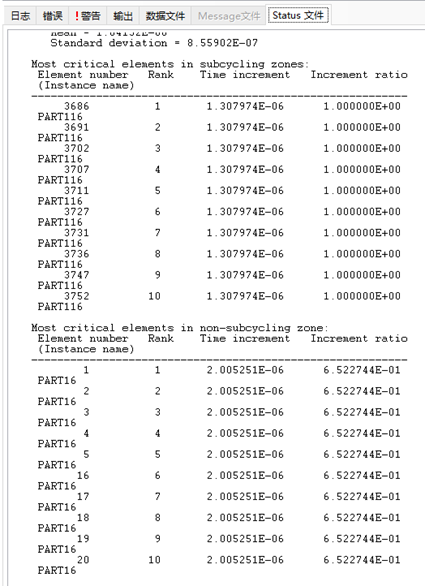

提交任务检查,查看Status,可观察到如下状态说明:
